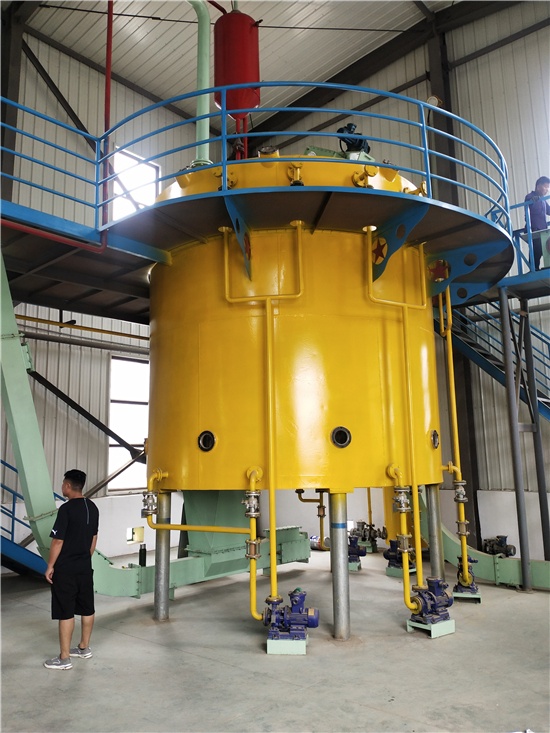

不锈钢固定栅板浸出器是现代**进的浸出设备之一，它与传统假底式平转式浸出器相比，保留了其动力消耗小，设备运行，使用寿命长，维修方便，浸出效果好的优点，更具有产量大、结构简化、运行故障少、浸出效果好的优点。

　　工艺流程：

　　预处理料由刮板输送机送入浸出车间的密封绞龙，落入平转浸出器内，被溶剂或混合油喷淋进行浸出，沥干后，湿粕落入落粕斗通过刮板输送机经密封绞龙进入蒸脱机。经过蒸脱和烘烤脱除溶剂后，输送到成品粕库。通过浸出器内过滤器过滤后的浓混合油流入混合油罐，再进入第*长管蒸发器分离溶剂蒸汽后进入*二长管蒸发器，经再次分离溶剂蒸汽后，流入汽提塔脱除残留的溶剂，所得的浸出毛油进入毛油箱，打至炼油车间。从第*长管和*二长管蒸发器、汽提塔、平转浸出器、蒸脱机出来的溶剂蒸汽引入冷凝器冷凝，冷凝后的液体流入分水器进行分水，分出的溶剂回到溶剂周转库中。从分水器和溶剂周转库等排出的废水流入煮水罐进行蒸煮后再排到水封池。各设备上部的自由气体汇集进入*后冷凝器冷凝，未凝结气体再进入吸收塔再次捕集溶剂。

　　主要特点：

　　1、是目前同类型浸出器中结构最简化的一种。

　　2、用固定栅板取代假底，减少了运动机构，因而减少了故障，安全运行率高，工作可靠。

　　3、具有“自清“效果，不需因为清理栅板而停机。

　　4、可以增加物料的浸出时间，降低粕中残油率。

　　5、能够增加装料系数，提高产量。
